ECS/CMSI ADRESSABLE 128 POINTS EXTENSIBLE 256 POINTS - 1 UGA - 3 FONCTIONS CMSI

Code cmd. A130002

Ref. H4YA

• Unité de Gestion des Alarmes (UGA) avec 1 départ 500 mA intégrée
• Centralisateur de Mise en Sécurité Incendie (CMSI) intégré
• ECS 1 bus 128 points extensible à 2 bus pour gérer 256 points
• Contrôle de position des DAS sur 2 conducteurs
• 3 sorties de 500 mA sont disponibles pour les fonctions de mise en sécurité dont 1 surveillée en début de course/fin de course (compartimentage, désenfumage, évacuation)
• Tension de sortie : 20 à 29 Vcc
• Secouru par 4 batteries 12 Ah (fournies)
• Alimentation : 230 VAC
• Puissance : 130 W
• Dimensions (L x H x P) : 380 x 350 x 185 mm
• Boîtier : ABS V0, chassis tôle acier galvanisé et laqué
• Un câble USB vers RS-232 peut être utilisé pour la programmation

Caractéristiques techniques

Nombre de circuits ouverts Sans

Nombre de circuits rebouclés 1 de base

Nombre max de périphériques 256

Type d'affichage Ecran tactile

UGA 1 ligne (0.5A)

Infos supplémentaires

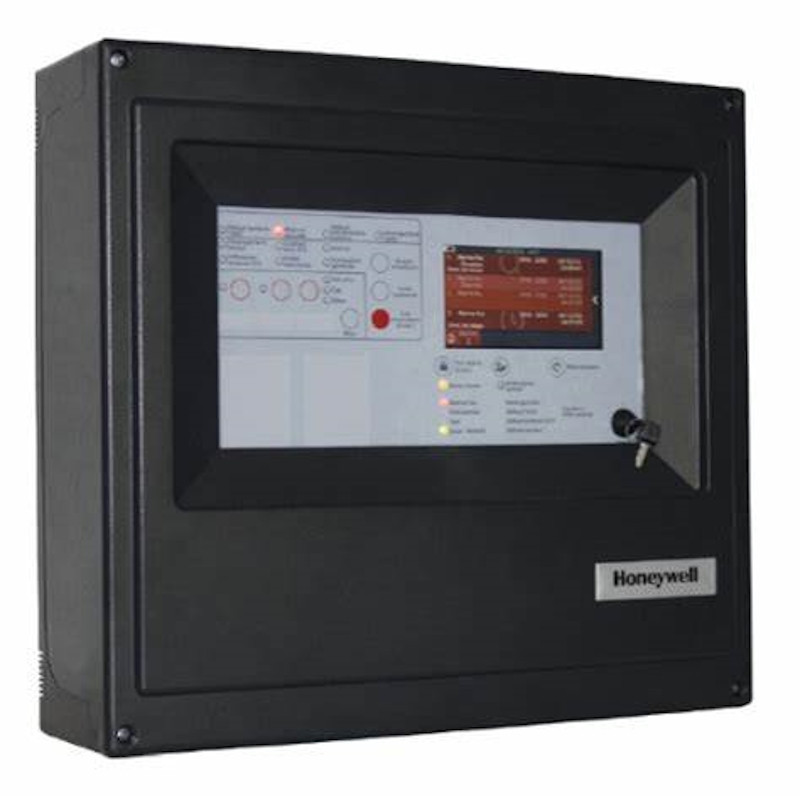

Centrale ECS/CMSI adressable Honeywell H4YA avec UGA intégrée, écran tactile et capacité évolutive jusqu’à 256 points pour les installations de sécurité incendie nécessitant une supervision centralisée des équipements et des fonctions de mise en sécurité

La centrale incendie adressable H4YA de Honeywell permet de concevoir des installations de sécurité incendie évolutives grâce à une capacité de 128 points extensible jusqu’à 256 points. Cette architecture convient aux bâtiments nécessitant une supervision précise des équipements incendie tout en conservant des possibilités d’extension dans le temps. Cette centrale intègre directement une UGA 1 ligne 0,5 A ainsi qu’un CMSI disposant de trois fonctions de mise en sécurité incendie. L’ensemble permet de centraliser la gestion du désenfumage, du compartimentage et de l’évacuation au sein d’un seul équipement. Son écran tactile facilite également l’exploitation et la consultation des informations système. L’appareil fonctionne avec une alimentation 230 VAC et une puissance de 130 W. Le secours est assuré par 4 batteries 12 Ah fournies, permettant le maintien des fonctions de sécurité en cas de coupure secteur. Sa conception en ABS V0 avec châssis acier galvanisé et laqué apporte une bonne résistance mécanique pour les installations techniques.

Architecture adressable extensible sur un ou deux bus permettant la gestion de 128 à 256 points incendie avec affichage tactile centralisé pour la supervision des détecteurs et périphériques raccordés au système de sécurité incendie

La centrale H4YA dispose d’un bus adressable permettant de gérer 128 points dans sa configuration de base. L’ajout d’un second bus permet d’étendre la capacité totale jusqu’à 256 points adressables, offrant ainsi davantage de souplesse pour les installations nécessitant un nombre important de détecteurs et de périphériques. Cette configuration permet d’accompagner l’évolution d’un système incendie sans remplacer l’équipement principal. Elle peut ainsi convenir à des bâtiments tertiaires, des établissements recevant du public, des locaux industriels ou des ensembles techniques nécessitant une supervision incendie centralisée. Le système dispose également d’un affichage sur écran tactile facilitant l’accès aux informations d’exploitation et de maintenance. Les événements, défauts et états des équipements peuvent être consultés directement depuis l’interface intégrée de la centrale.

Fonctions CMSI intégrées avec sorties de mise en sécurité incendie supervisées permettant le pilotage du désenfumage, du compartimentage et des dispositifs d’évacuation raccordés aux dispositifs actionnés de sécurité

Gestion intégrée des fonctions de mise en sécurité incendie : La centrale intègre trois sorties de 500 mA dédiées aux fonctions CMSI. Parmi celles-ci, une sortie surveillée permet le contrôle en début et fin de course des dispositifs actionnés de sécurité. Cette configuration permet le pilotage d’équipements liés au compartimentage, au désenfumage ou à l’évacuation des occupants selon l’installation réalisée.
Contrôle de position des DAS sur deux conducteurs : Le contrôle de position des DAS sur deux conducteurs permet de superviser l’état des dispositifs actionnés de sécurité tout en limitant le câblage nécessaire. Cette caractéristique facilite l’installation et permet une remontée d’information précise concernant l’état des équipements raccordés à la centrale incendie.

Centrale incendie Honeywell H4YA avec alimentation secourue par batteries 12 Ah, boîtier ABS V0 renforcé et interface tactile conçue pour les systèmes de sécurité incendie nécessitant continuité de fonctionnement et exploitation centralisée des informations système

La centrale ECS/CMSI Honeywell H4YA intègre une alimentation secourue reposant sur 4 batteries 12 Ah fournies avec l’équipement. Cette configuration permet d’assurer le fonctionnement du système de sécurité incendie lors d’une interruption de l’alimentation principale 230 VAC. L’équipement délivre une tension de sortie comprise entre 20 et 29 Vcc pour les fonctions de mise en sécurité incendie. Cette plage de fonctionnement permet l’alimentation des équipements raccordés dans le respect des caractéristiques techniques prévues par le constructeur. Le boîtier associe une façade en ABS V0 à un châssis en tôle acier galvanisé et laqué. Cette conception apporte une bonne tenue mécanique pour les installations en locaux techniques. Les dimensions de 380 x 350 x 185 mm permettent une intégration adaptée dans différents environnements d’installation.

Interface tactile intégrée avec consultation des alarmes, défauts et états système permettant une exploitation simplifiée de la centrale ECS/CMSI et un accès direct aux informations de maintenance et de supervision incendie

L’écran tactile intégré permet une consultation rapide des informations liées au système incendie. Les états des équipements, les alarmes, les défauts et les événements peuvent être visualisés directement depuis l’interface de la centrale sans périphérique supplémentaire. Cette interface facilite également les opérations de configuration et de maintenance réalisées lors de la mise en service ou du suivi du système. La programmation peut être effectuée via un câble USB vers RS-232 compatible avec l’équipement. L’organisation des informations sur écran tactile contribue à améliorer la lisibilité des données d’exploitation et la navigation dans les différents menus de la centrale ECS/CMSI.

Conception technique avec UGA intégrée, alimentation secourue et contrôle des dispositifs actionnés de sécurité permettant une intégration centralisée des fonctions essentielles du système de sécurité incendie

La présence d’une UGA intégrée, des fonctions CMSI et de la gestion adressable permet de centraliser plusieurs fonctions du système de sécurité incendie au sein d’un même équipement. Cette conception contribue à limiter le nombre d’appareils nécessaires dans l’installation. Grâce à sa capacité d’extension jusqu’à 256 points adressables, cette centrale peut être utilisée dans des installations nécessitant une évolution progressive du nombre de périphériques incendie. Son architecture permet ainsi d’accompagner les besoins d’extension tout en conservant une supervision centralisée du système.
