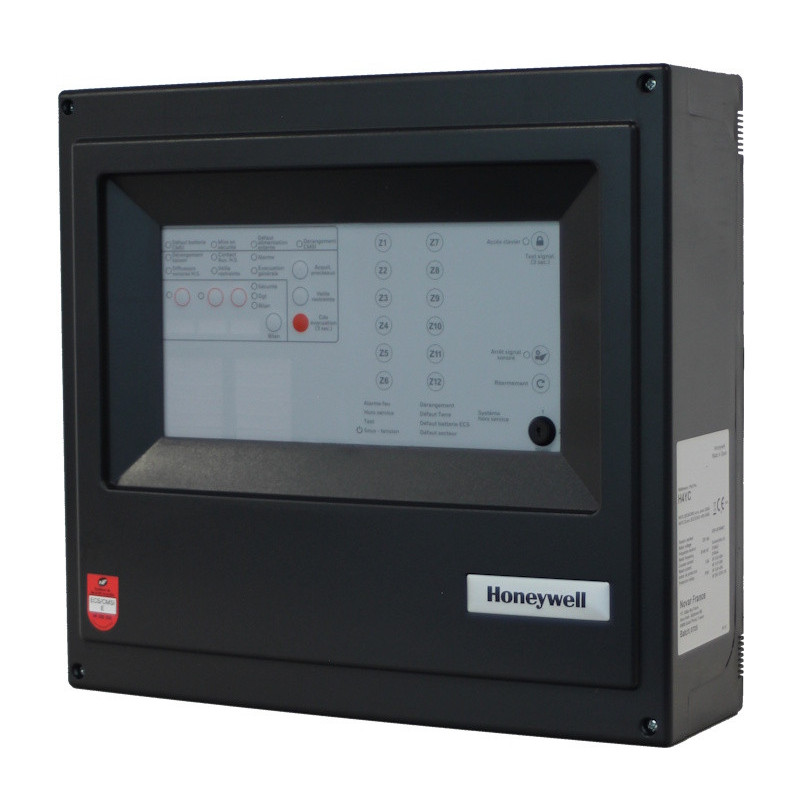

ECS/CMSI CONVENTIONNEL 12 BOUCLES - 1 UGA - 3 FONCTIONS CMSI

Code cmd. A130001

Ref. H4YC

• Unité de Gestion des Alarmes (UGA) avec 1 départ 500 mA intégrée
• Centralisateur de Mise en Sécurité Incendie (CMSI) intégré
• 12 lignes de 32 Détecteurs Automatiques ou Déclencheurs Manuels
• 3 sorties de 500 mA sont disponibles pour les fonctions de mise en sécurité dont 1 surveillée en début de course/fin de course (compartimentage, désenfumage, évacuation)
• Contrôle de position des DAS sur 2 conducteurs
• Tension de sortie : 20 à 29 Vcc
• Secouru par 4 batteries 12 Ah (fournies)
• Alimentation : 230 VAC
• Fréquence : 50-60 Hz
• Dimensions (L x H x P) : 380 x 320 x 185 mm
• Boîtier : ABS V0, chassis tôle acier galvanisé et laqué
• Un câble USB vers RS-232 peut être utilisé pour la programmation

Caractéristiques techniques

Alimentation Diffuseurs 24V

Boucles intégrées 12

Boucles Maximum 12

Ligne(s) Diffuseurs 1

Tension DAS 24V

Type de DAS Emission

Zone Mise en Sécurité 12

Unité Gestion d'Alarme Intégrée

Gammes X

Infos supplémentaires

Centrale ECS/CMSI conventionnelle Honeywell H4YC avec 12 boucles incendie intégrées, UGA embarquée et fonctions de mise en sécurité incendie destinées aux installations nécessitant une gestion centralisée des détecteurs automatiques, déclencheurs manuels et dispositifs actionnés de sécurité

La centrale ECS/CMSI conventionnelle H4YC de Honeywell permet de superviser jusqu’à 12 lignes incendie destinées au raccordement de détecteurs automatiques et de déclencheurs manuels. Chaque boucle peut accueillir jusqu’à 32 équipements, permettant la réalisation d’installations adaptées à de nombreux bâtiments nécessitant une gestion centralisée de la détection incendie et des fonctions de mise en sécurité. Cette centrale intègre directement une Unité de Gestion d’Alarme (UGA) avec un départ 500 mA ainsi qu’un CMSI disposant de trois fonctions de mise en sécurité incendie. Cette conception permet de centraliser dans un seul équipement les fonctions liées au désenfumage, au compartimentage et à l’évacuation des occupants. L’équipement fonctionne sous alimentation 230 VAC avec une fréquence de 50-60 Hz. Le secours électrique est assuré par 4 batteries 12 Ah fournies avec la centrale afin de garantir le maintien du fonctionnement du système de sécurité incendie en cas d’interruption de l’alimentation principale.

Architecture conventionnelle à 12 boucles permettant le raccordement de détecteurs automatiques et déclencheurs manuels avec supervision centralisée des zones de détection incendie et des équipements raccordés à la centrale ECS/CMSI

La centrale H4YC dispose de 12 boucles conventionnelles intégrées permettant le raccordement de détecteurs automatiques d’incendie et de déclencheurs manuels répartis sur différentes zones de surveillance. Chaque ligne peut gérer jusqu’à 32 équipements afin d’assurer une couverture adaptée selon la configuration du bâtiment et les contraintes de l’installation. Cette architecture conventionnelle permet d’identifier rapidement la zone concernée lors d’un déclenchement d’alarme ou d’un défaut technique. Elle convient aux installations nécessitant une organisation claire des zones incendie tout en conservant une exploitation centralisée des informations du système. La centrale intègre également une ligne diffuseurs alimentée en 24V ainsi qu’une UGA embarquée permettant la gestion des dispositifs d’alarme sonore associés au système de sécurité incendie. Cette conception contribue à centraliser plusieurs fonctions essentielles dans un même coffret technique.

Fonctions CMSI intégrées avec sorties supervisées pour le désenfumage, le compartimentage et l’évacuation associées au contrôle des dispositifs actionnés de sécurité sur deux conducteurs

Gestion des fonctions de mise en sécurité incendie intégrées dans la centrale : La centrale H4YC dispose de trois sorties de 500 mA dédiées aux fonctions CMSI. L’une des sorties est surveillée en début et fin de course afin de contrôler l’état des dispositifs actionnés de sécurité liés au compartimentage, au désenfumage ou à l’évacuation. Cette supervision permet de remonter les informations d’état directement vers la centrale incendie.
Contrôle de position des DAS sur deux conducteurs avec supervision centralisée : Le contrôle de position des DAS sur deux conducteurs permet de superviser les équipements raccordés tout en limitant les contraintes de câblage sur l’installation. Cette fonctionnalité facilite le suivi de l’état des dispositifs actionnés de sécurité et permet une remontée d’information centralisée concernant les équipements de mise en sécurité incendie.

Centrale incendie conventionnelle Honeywell H4YC avec alimentation secourue, boîtier ABS V0 renforcé et programmation par liaison USB vers RS-232 destinée aux installations nécessitant continuité de fonctionnement et maintenance simplifiée du système de sécurité incendie

La centrale ECS/CMSI H4YC intègre une alimentation secourue reposant sur 4 batteries 12 Ah fournies avec l’équipement. Cette configuration permet d’assurer le maintien des fonctions incendie en cas de coupure de l’alimentation secteur et contribue à garantir la continuité de fonctionnement du système de sécurité incendie. L’équipement délivre une tension DAS de 24V ainsi qu’une alimentation diffuseurs en 24V adaptée aux équipements raccordés à la centrale. Cette configuration permet l’alimentation des dispositifs associés au système de mise en sécurité incendie dans le respect des caractéristiques techniques annoncées par le constructeur. Le boîtier est conçu en ABS V0 avec un châssis en tôle acier galvanisé et laqué afin d’assurer une bonne résistance mécanique pour les installations en locaux techniques. Les dimensions de 380 x 320 x 185 mm permettent une intégration adaptée dans différents environnements nécessitant une centrale incendie compacte.

Interface de programmation par câble USB vers RS-232 permettant la configuration de la centrale incendie et l’accès aux opérations de maintenance et de paramétrage du système ECS/CMSI

La centrale H4YC peut être programmée via un câble USB vers RS-232 permettant d’accéder aux opérations de configuration et de paramétrage du système incendie. Cette liaison facilite les opérations de mise en service et de maintenance lors des interventions techniques sur l’installation. Cette possibilité de programmation permet également d’adapter les paramètres du système selon l’organisation des zones incendie, les équipements raccordés et les fonctions de mise en sécurité nécessaires sur le site concerné. L’accès aux fonctions de configuration contribue à simplifier les opérations de suivi du système incendie tout en permettant une gestion centralisée des paramètres de fonctionnement de la centrale ECS/CMSI.

Conception centralisée avec UGA intégrée, alimentation secourue et gestion des zones de mise en sécurité permettant le regroupement des fonctions essentielles du système de sécurité incendie dans un seul équipement

La centrale Honeywell H4YC regroupe au sein d’un même coffret les fonctions de détection incendie, de gestion d’alarme et de mise en sécurité incendie. Cette conception permet de limiter le nombre d’équipements nécessaires tout en conservant une supervision centralisée de l’installation. Grâce à ses 12 zones de mise en sécurité et à ses fonctions CMSI intégrées, cette centrale peut être utilisée dans des bâtiments nécessitant la gestion coordonnée des dispositifs de sécurité incendie associés à l’évacuation, au désenfumage et au compartimentage. Son architecture conventionnelle permet également une organisation claire des différentes zones protégées par le système incendie.
