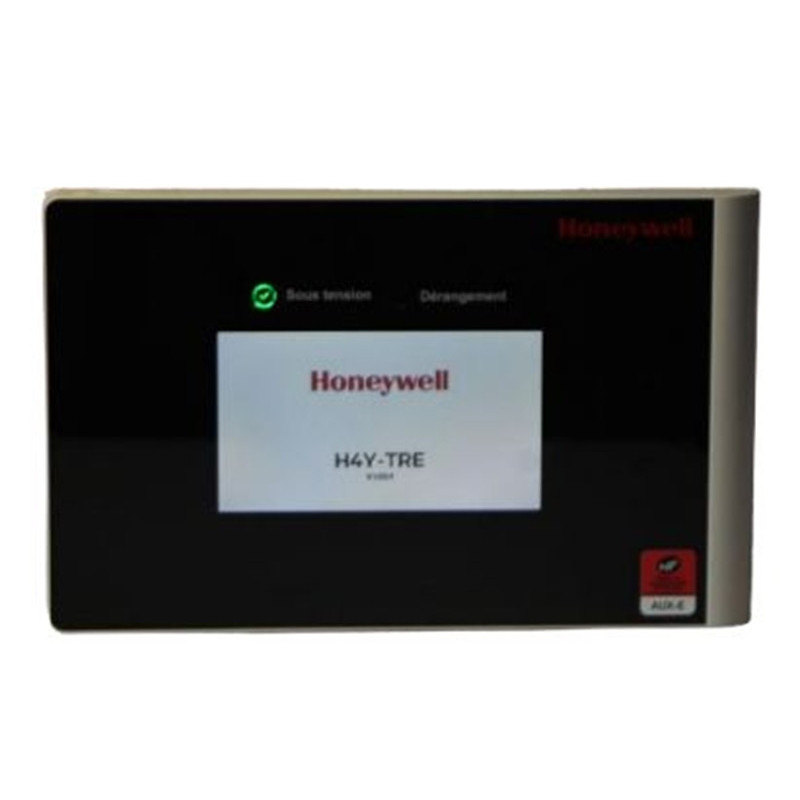

TABLEAU RÉPÉTITEUR D'EXPLOITATION À AFFICHAGE TACTILE POUR ECS/CMSI H4YC/H4YA

Code cmd. A130008

Ref. H4Y-TRE

• Communication RS485 avec les ECS/CMSI (Prévoir carte RS485)
• Raccordement de 3 tableaux avec alimentation interne de l'ECS, jusqu'à 62 avec alimentation externe
• Possibilité de reporter uniquement les informations alarmes (TRA) des zons de détection
• Tension d'alimentation : 10,5 à 57,6 Vcc
• Seconde source d'alimentation : Pile 12V LR23A
• Dimensions (L x H x P) : 205 x 125 x 41 mm

Infos supplémentaires

Tableau répétiteur d’exploitation Honeywell H4Y-TRE avec écran tactile et communication RS485 destiné au report des informations des centrales ECS/CMSI H4YC et H4YA dans les installations de sécurité incendie nécessitant une visualisation déportée des alarmes et événements système

Le tableau répétiteur d’exploitation H4Y-TRE de Honeywell permet de reporter les informations issues des centrales ECS/CMSI H4YC et H4YA grâce à une communication RS485 dédiée. Cet équipement assure une visualisation déportée des événements du système de sécurité incendie afin de faciliter l’exploitation des informations dans différentes zones du bâtiment. Grâce à son affichage tactile, le H4Y-TRE permet une consultation claire et rapide des informations remontées par la centrale incendie. Cette interface facilite l’accès aux données d’exploitation et contribue à améliorer la lisibilité des alarmes et états système dans les installations nécessitant un report d’informations à distance. Le raccordement nécessite l’utilisation d’une carte RS485 compatible avec les centrales concernées. Le système permet de connecter jusqu’à 3 tableaux répétiteurs avec l’alimentation interne de l’ECS/CMSI et jusqu’à 62 tableaux avec alimentation externe, offrant ainsi une grande souplesse pour les installations nécessitant plusieurs points de report.

Communication RS485 avec les centrales ECS/CMSI Honeywell H4YC et H4YA permettant le report déporté des alarmes, défauts et informations d’exploitation du système de sécurité incendie dans différentes zones du bâtiment

Le tableau répétiteur H4Y-TRE communique avec les centrales ECS/CMSI via une liaison RS485, permettant le transfert des informations système vers un point d’affichage distant. Cette communication assure le report des événements incendie et facilite l’exploitation des données sans intervention directe sur la centrale principale. Cette architecture permet de disposer d’un affichage déporté dans des zones stratégiques du bâtiment afin d’améliorer l’accessibilité aux informations liées au système de sécurité incendie. Le report des alarmes et états système peut ainsi être consulté depuis différents emplacements selon les besoins de l’installation. Le raccordement du tableau nécessite une carte RS485 compatible avec les centrales H4YC et H4YA. Cette interface de communication permet l’intégration du répétiteur au sein de l’architecture globale du système incendie tout en conservant une transmission centralisée des informations.

Gestion du report des alarmes incendie et possibilité de fonctionnement en mode TRA avec affichage dédié aux zones de détection raccordées au système ECS/CMSI

Report des informations d’exploitation et des événements incendie issus de la centrale principale : Le tableau répétiteur permet de consulter les informations transmises par la centrale ECS/CMSI concernant les alarmes, défauts et états du système incendie. Cette fonctionnalité améliore la visibilité des événements en permettant une consultation déportée des informations essentielles liées à l’installation.
Possibilité de fonctionnement en mode TRA avec report des alarmes des zones de détection : Le H4Y-TRE peut être configuré afin de reporter uniquement les informations d’alarme des zones de détection sous forme de TRA. Cette fonctionnalité permet de concentrer l’affichage sur les événements d’alarme incendie provenant des différentes zones supervisées par la centrale ECS/CMSI.

Tableau répétiteur tactile Honeywell H4Y-TRE avec alimentation large plage de tension, pile de secours intégrée et format compact destiné aux installations de sécurité incendie nécessitant un affichage déporté fiable et facilement intégrable

Le tableau répétiteur H4Y-TRE fonctionne avec une tension d’alimentation comprise entre 10,5 et 57,6 Vcc, permettant une intégration dans différentes configurations d’installation. Cette large plage de fonctionnement apporte davantage de souplesse lors du raccordement au système de sécurité incendie. L’équipement dispose également d’une seconde source d’alimentation reposant sur une pile 12V LR23A. Cette alimentation complémentaire contribue au maintien de certaines fonctions du répétiteur selon la configuration du système et les besoins de l’installation. Avec des dimensions de 205 x 125 x 41 mm, le H4Y-TRE présente un format compact facilitant son intégration dans différents environnements techniques ou zones nécessitant un report des informations incendie. Son faible encombrement permet une installation adaptée à de nombreuses configurations de bâtiment.

Affichage tactile déporté permettant une consultation simplifiée des informations incendie et une meilleure lisibilité des événements transmis par les centrales ECS/CMSI Honeywell compatibles

Le H4Y-TRE intègre un écran tactile permettant d’accéder rapidement aux informations reportées par la centrale incendie. Cette interface améliore la consultation des alarmes et états système grâce à une navigation simplifiée et une meilleure lisibilité des informations affichées. L’affichage tactile contribue également à faciliter l’exploitation quotidienne du système incendie en permettant un accès rapide aux événements signalés par la centrale ECS/CMSI. Cette conception améliore le confort d’utilisation lors des opérations de surveillance du système. Grâce à son fonctionnement déporté, le tableau répétiteur permet de consulter les informations essentielles du système incendie sans nécessiter un accès direct à la centrale principale installée dans le local technique.

Solution de report d’informations incendie compatible avec plusieurs tableaux répétiteurs pour les installations nécessitant plusieurs points d’affichage et une supervision répartie des événements du système ECS/CMSI

Le système permet le raccordement de plusieurs tableaux répétiteurs afin de multiplier les points d’affichage au sein d’un même bâtiment. Jusqu’à 3 répétiteurs peuvent être alimentés directement par l’ECS/CMSI, tandis qu’une alimentation externe permet d’étendre cette capacité jusqu’à 62 tableaux. Cette possibilité de déploiement facilite la mise en place d’une supervision répartie des informations incendie dans les bâtiments nécessitant plusieurs points de consultation des alarmes et états système. Le H4Y-TRE constitue ainsi une solution adaptée aux installations de sécurité incendie nécessitant un affichage déporté des événements tout en conservant une communication centralisée avec les centrales ECS/CMSI Honeywell compatibles.
