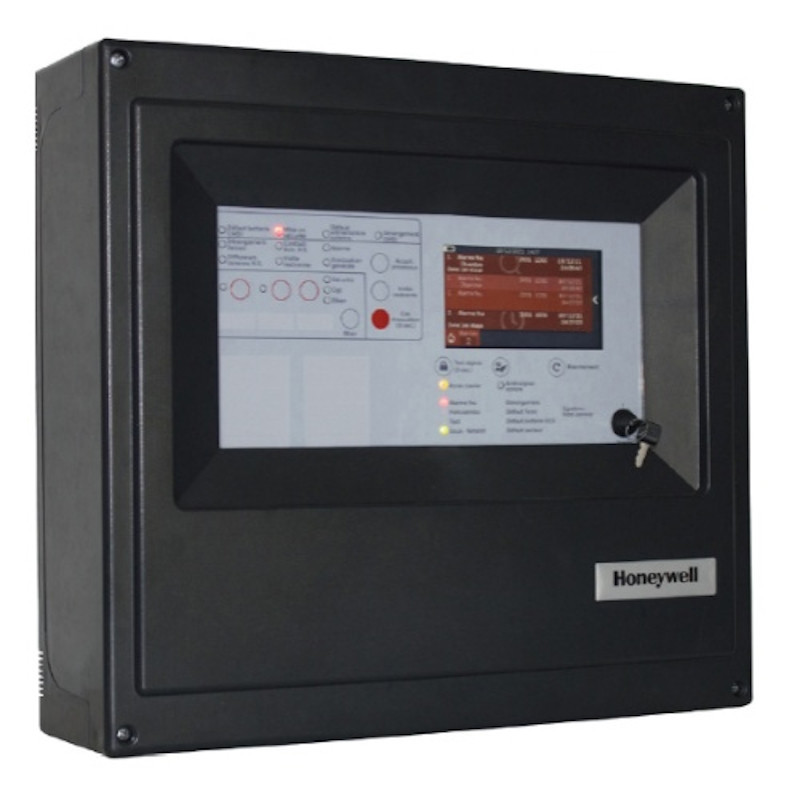

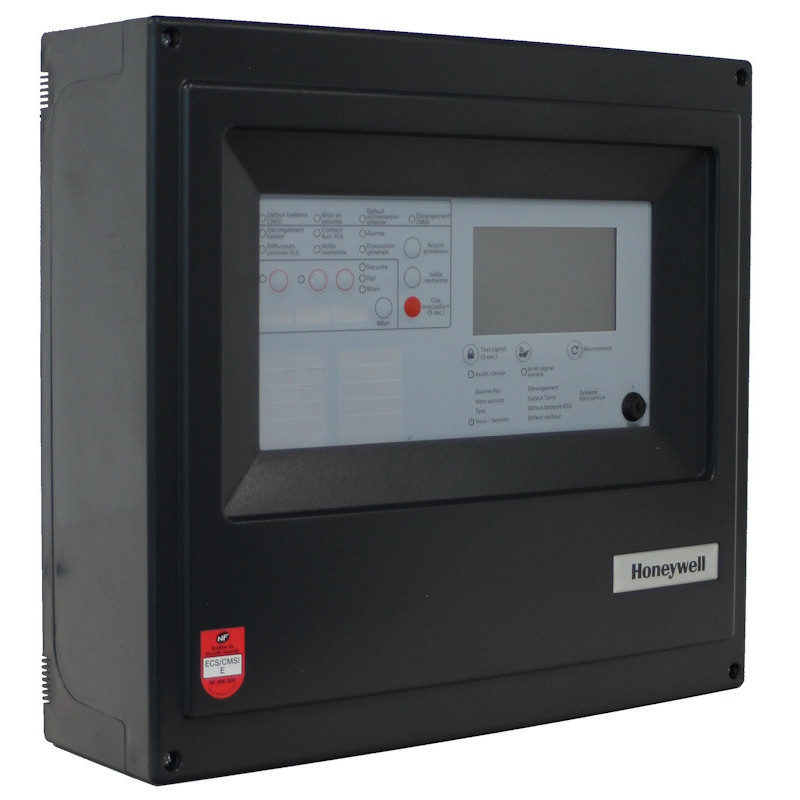

CMSI TYPE B H4YB - ÉQUIPEMENT D'ALARME 2A ADRESSABLE - 1 BUS EXTENSIBLE À 2 - 3 FONCTIONS DE MISE EN SÉCURITÉ + 1 UGA

Name: CMSI TYPE B H4YB - ÉQUIPEMENT D'ALARME 2A ADRESSABLE - 1 BUS EXTENSIBLE À 2 - 3 FONCTIONS DE MISE EN SÉCURITÉ + 1 UGA
Brand: HONEYWELL
SKU: H4YB
Availability: PreOrder

Code cmd. A130065

Ref. H4YB

• Permet d'assurer la sécurité des petits Établisement Recevant du Public (ERP)
• Equipé de 1 bus rebouclé, extensible à 2 bus de déclencheurs manuels adressables
• Les bus ont la capacité à être raccordé en branche de déclencheurs manuels
• 99 Déclencheurs Manuels ou Organes Intermédiaires par bus (198 si un second bus est mis en place)
• Portée de 1,3 km par bus (branches comprises)
• 3 fonctions de Mise En Sécurité (MES) configurables :
  - Rupture
  - Emission
  - Contact sec
  - Evacuation
• 1 ligne de contrôle de position sur un câble 2 conducteurs
• 1 fonction d'UGA

Caractéristiques techniques

Boucles 2a 2 / 1

Type de Tension Emission/Manque ET/MT

Mise en Sécurité 3 Zones

Infos supplémentaires

CMSI de type B Honeywell H4YB avec équipement d’alarme incendie 2A adressable, bus rebouclé extensible jusqu’à deux lignes de déclencheurs manuels adressables et fonctions avancées de mise en sécurité destinées aux petits établissements recevant du public nécessitant gestion centralisée des alarmes incendie, pilotage des DAS et supervision des équipements raccordés

Le CMSI H4YB de Honeywell est un équipement d’alarme incendie de type 2A adressable conçu pour assurer la sécurité des petits établissements recevant du public. Cette centrale permet de centraliser la gestion des alarmes incendie ainsi que le pilotage des dispositifs associés aux fonctions de mise en sécurité telles que le désenfumage, le compartimentage ou l’évacuation des occupants. L’équipement dispose d’un bus rebouclé extensible à deux bus adressables permettant le raccordement de déclencheurs manuels adressables et d’organes intermédiaires. Chaque bus peut gérer jusqu’à 99 équipements, permettant d’atteindre une capacité maximale de 198 points lorsque le système est étendu avec un second bus. Le H4YB intègre également trois fonctions de mise en sécurité configurables, une fonction UGA intégrée ainsi qu’une ligne de contrôle de position des DAS sur deux conducteurs. Cette architecture permet de regrouper plusieurs fonctions essentielles du système de sécurité incendie dans un seul équipement afin de simplifier l’installation et l’exploitation des informations système.

Architecture adressable avec bus rebouclé extensible jusqu’à deux lignes permettant le raccordement de déclencheurs manuels adressables et d’organes intermédiaires dans les installations de sécurité incendie nécessitant évolutivité, identification centralisée des équipements et adaptation du câblage selon la configuration du bâtiment

Le CMSI H4YB est équipé d’un bus rebouclé adressable pouvant être étendu à deux bus afin d’augmenter la capacité globale du système incendie. Cette architecture permet le raccordement de déclencheurs manuels adressables ainsi que d’organes intermédiaires destinés à la gestion des informations et commandes liées au système de sécurité incendie. Chaque bus peut accueillir jusqu’à 99 déclencheurs manuels ou organes intermédiaires, permettant une capacité totale de 198 équipements lorsqu’un second bus est ajouté. Cette configuration permet d’adapter le système à différentes tailles de bâtiments nécessitant une supervision centralisée des alarmes incendie et des équipements raccordés. Les bus disposent également de la possibilité d’être raccordés en branches de déclencheurs manuels, offrant davantage de souplesse lors de l’installation. Cette architecture facilite l’organisation du câblage dans les bâtiments présentant plusieurs zones ou contraintes techniques spécifiques liées à la distribution des équipements incendie.

Portée de communication jusqu’à 1,3 kilomètre par bus avec possibilité de raccordement en branches permettant l’installation de déclencheurs manuels adressables sur des bâtiments nécessitant couverture étendue et répartition optimisée des équipements incendie

Longueur de bus adaptée aux bâtiments nécessitant des équipements répartis sur plusieurs zones : Le H4YB permet une portée maximale de 1,3 km par bus, branches comprises. Cette capacité facilite l’installation des déclencheurs manuels adressables sur des bâtiments nécessitant une répartition étendue des équipements incendie tout en conservant une communication centralisée avec le CMSI.
Possibilité de raccordement en branches pour adapter le câblage à la configuration du bâtiment : Les bus adressables peuvent être raccordés en branches afin d’adapter plus facilement l’organisation du câblage aux contraintes du site. Cette architecture apporte davantage de souplesse lors de l’installation des déclencheurs manuels et organes intermédiaires dans différents environnements nécessitant une couverture incendie répartie.

CMSI Honeywell H4YB avec trois fonctions de mise en sécurité configurables en émission, rupture ou contact sec, contrôle de position des DAS sur deux conducteurs et UGA intégrée destiné aux installations incendie nécessitant pilotage coordonné des équipements de sécurité et gestion centralisée des alarmes

Le CMSI H4YB intègre trois fonctions de mise en sécurité configurables permettant d’adapter le fonctionnement du système aux besoins spécifiques de l’installation incendie. Les fonctions disponibles comprennent les modes rupture, émission, contact sec ainsi que la gestion de l’évacuation. Cette configuration permet le pilotage coordonné des dispositifs liés au compartimentage, au désenfumage ou à la diffusion de l’alarme sonore selon l’organisation du système de sécurité incendie mis en place dans le bâtiment. L’équipement dispose également d’une fonction UGA intégrée ainsi que d’une ligne de contrôle de position sur câble 2 conducteurs destinée à la supervision des dispositifs actionnés de sécurité raccordés au CMSI.

Fonctions de mise en sécurité configurables en émission, rupture, contact sec et évacuation permettant le pilotage coordonné des dispositifs actionnés de sécurité raccordés au CMSI incendie

Le CMSI H4YB permet de configurer les fonctions de mise en sécurité selon plusieurs modes de fonctionnement afin de répondre aux besoins des équipements raccordés à l’installation incendie. Les modes disponibles comprennent le fonctionnement en émission, en rupture ou par contact sec selon les caractéristiques des dispositifs pilotés. Cette possibilité de configuration permet d’assurer le pilotage de différents équipements associés au compartimentage, au désenfumage ou à l’évacuation des occupants dans le cadre du système de sécurité incendie. La gestion centralisée des fonctions de mise en sécurité contribue à coordonner les actions réalisées lors d’un déclenchement d’alarme incendie et à superviser les équipements raccordés au CMSI.

Contrôle de position des dispositifs actionnés de sécurité sur deux conducteurs avec fonction UGA intégrée permettant supervision centralisée des DAS et gestion des alarmes sonores du système incendie

Le CMSI H4YB dispose d’une ligne de contrôle de position des DAS sur deux conducteurs permettant de superviser les dispositifs actionnés de sécurité raccordés au système incendie. Cette fonctionnalité permet de remonter les informations d’état des équipements tout en limitant les contraintes de câblage sur l’installation. La présence d’une fonction UGA intégrée permet également la gestion des alarmes sonores associées au système incendie. Cette conception contribue à centraliser plusieurs fonctions essentielles du système de sécurité incendie dans un seul équipement afin de simplifier l’exploitation et la maintenance du système. Grâce à son architecture adressable extensible, à ses fonctions de mise en sécurité configurables et à sa capacité de gestion des dispositifs actionnés de sécurité, le CMSI H4YB constitue une solution adaptée aux petits ERP nécessitant une gestion centralisée des alarmes incendie et des équipements de sécurité associés.
